SK型水環式真空泵

一、SK型水環式真空泵及壓縮機用途及使用范圍：

    SK型水環真空泵及壓縮機根據JB/T7255-94《水環真空泵和水環壓縮機》設計制造。
    SK型水環式真空泵及壓縮機是用來抽吸或壓送氣體和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空或壓力，滿足工藝流程要求。吸入或壓送的氣體中允許混有少量的液體。
    SK型水環式真空泵及壓縮機廣泛應用于機械、石油、化工、制藥、陶瓷、制糖、印染、冶金及電子等行業。
    由于在工作過程中，SK型水環式真空泵對氣體的壓縮是在等溫狀態下進行的，因此在壓送或抽吸易燃、易爆氣體時，不易發生危險，所以在其應用更加廣泛。
    對于抽吸或壓送腐蝕氣體和以其它非水液體作為工作液的真空泵，可根據用戶使用條件設計制造。

二、SK型水環式真空泵及壓縮機型號意義：

SK型水環式真空泵原理圖1 1.端蓋 2. 泵體 3.葉輪 4.排氣孔 5.水環 6.吸氣孔

SK型水環式真空泵原理圖2 a.橡膠球孔 b.泵體 c.排氣管  d.吸氣管e.吸氣孔f.進水

四、SK型水環式真空泵結構圖及說明：
SK型水環式真空泵的結構如圖2、圖3、圖4所示。

圖3：SK-1.5/3水環真空泵結構圖
1．端蓋 2.排氣園盤 3.后軸承架 4.軸承 5.后軸承城市蓋 6.軸7.園螺母 8.后軸套9. 填料壓蓋 10.填料壓圈 11.填料 12.平鍵 13. 葉輪 14.泵體 15.吸氣園盤 16.前軸套 17.前軸承架18.前軸承壓蓋 19.平鍵 20.聯軸器 21.進水管
圖4 ：SK-6/12/20/30/42/60/85/120水環泵結構圖
1．端蓋 2.后吸排氣園盤 3.葉輪 4.軸承架 5.園螺母 6.后軸承壓蓋 7.軸 8.軸承 9. 后軸套10.填料壓圈 11.填料 12.填料壓圈 13.平鍵 14.泵體 15.連通管 16.前吸排氣園盤 17.前軸套 18.聯軸器具 19.平鍵 20.園螺母 21.前軸承壓蓋 22.供水管

    SK型水環式真空泵由泵體、兩個端蓋、葉輪、軸等部件組成。進氣管和排氣管通過安裝在端蓋上的園盤上的吸氣孔和排氣孔與泵腔相連，軸偏心地安裝在泵體中，葉輪用平鍵固定在軸上。SK水環式真空泵兩端面的總間隙由泵體和園盤之間的墊來調整，葉輪與端蓋上的園盤之間的間隙由軸套（SK-1.5、SK-3、SK-6）推動葉輪來調整，而SK-9以上大泵軸與葉輪為過盈配合，此間隙由前端定位時確定，SK-9、SK-12、SK-20、SK-30、SK-42、SK-60、SK-85、SK-120無軸套，其余結構與SK-6相同。SK型水環式真空泵葉輪兩端面與端蓋園盤的間隙決定氣體在泵腔內由進氣口至排氣口流動中損失的大小及極限壓力。
    SK型水環式真空泵填料安裝在兩端蓋內，密封不經由端蓋中的小孔進入填料中，冷卻填料及加強密封效果。葉輪形成水環所需的補充水由供水管供給，供水管可與氣水分離器連在一起循環供水。

    SK型水環式真空泵密封形式采用機械密封，機械密封安裝在填料空腔里，填料省略。填料壓蓋換成機械密封壓蓋，其余結構相同。 軸承由園螺母固定在軸上。
    SK型水環式真空泵在端蓋上安裝有園盤，園盤上設有吸、排氣孔和橡膠球閥。橡膠球閥的作用是當葉輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體排出，減少了因氣體壓力過大而消耗的功率，從而降低功率消耗。

五、SK型水環式真空泵的性能參數表：

SK-1.5/3/6/12壓縮機工作性能曲線：	SK-1.5/3/6/12真空泵工作性能曲線：
SK-20/30壓縮機工作性能曲線：	SK-20/30/42/60/85/120真空泵工作性能曲線：

七、SK型水環式真空泵說明：
    SK型水環真空泵及壓縮機系統由真空泵(壓縮機)、聯軸器、電動機、氣水分離器及管路組成。
    真空泵及壓縮機與氣水分離器的工作過程如下:氣體由管路經閥門進入真空泵或壓縮機，然后經導氣彎管排入氣水分離器中，經氣水分離器排氣管排出。當作為壓縮機用時，經壓縮機排出的氣水混合物在氣水分離器中分離后，氣體經閥門愉送到需要壓縮氣體的系統上去，而水則留在氣水分離器中，為使氣水分離器的水位保持一定而裝有自動溢水開關，當水位高于所要求水位時，溢水開關打開，水從溢水管溢出，當水位低于要求水位時，溢水開關關閉，氣水分離器中水位上升。達到所要求水位。真空泵或壓縮機內的工作水是由氣水分離器供給(也可用自來水)的，供水量的大小，由供水管上的閥門來調整。
    氣體抽吸和壓送系統的區別僅在于氣水分離器的內部構造有所不同。抽吸氣體時，吸氣口壓力低于大氣壓，而排氣口壓力等于大氣壓，氣水分離器只有溢水管。壓送氣體時，吸氣口為常壓(也可為真空狀態)，排氣口壓力高于一個大氣壓;為保證輸送氣體壓力，氣水分離器的水位通過溢水開關來控制。

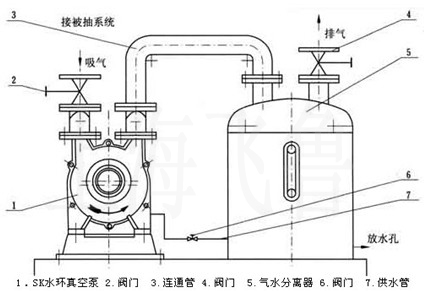

圖5：SK型水環式真空泵系統示意圖

八、SK型水環式真空泵設備安裝：

1、SK型水環式真空泵和電機的安裝：
SK型水環式真空泵和壓縮機在安裝前，先用手轉動一下聯軸器，以證實泵內是否有卡信及其它損壞現象。整套設備運抵安裝地點時，包裝已損壞或在存放時受潮濕，以及SK型水環式真空泵在出廠后六個月再行安裝使用時，應在安裝膠全部拆開檢查修理。如果SK型水環式真空泵或壓縮機運轉正常，將泵安裝在泵座上。電動機固定在泵座上以前，應校正電動機軸與泵軸的同心度，因?yàn)殡妱?dòng)機與泵軸即使是極小的傾斜也會引起軸承發熱和零件的嚴重磨損等后果。將直尺平行放在聯軸器上，在整個圓周的任何位置都與聯軸器圓周密合沒有間隙，且聯軸器的軸向間隙都相等時，則達到了所要求的同心度（圖六）。

2、SK型水環式真空泵氣水分離器的安裝：
氣水分離器根據外形圖安裝在地基上。若有必要改變安裝位置時，應注意分離器與SK水環式真空泵的連接管路不得過長，轉變不得過急，否則氣水混合物在管路中流動損失必將增加，增大了排氣阻力，會因此降低流量和真空度，增加功率消耗。氣水分離器的進氣口法蘭與泵排氣口法蘭之間由彎管連接，氣水分離器底部，有一管路與泵相連，由此供給泵正常工作所需水量，供水量大小由管路上的閥門調節，氣水分離器另有一管路，管路上裝閥門，消耗的工作水由此補充。

3、SK型水環式真空泵與氣水分離器間管路安裝：
SK型水環式真空泵或壓縮機的排氣管與氣水分離器的進氣管相連，當作為壓縮機使用時，氣水分離器的排氣管與利用壓縮氣體的系統相連，一般情況下，要求管路不得過長，轉變不得過急。當作SK型水環式真空泵用時，氣體由氣水分離器的排氣口排至大氣，若為改善工作環境，可將氣體通過管路排至工作地點以外。管路法蘭盤連接處，應用墊片使其可靠密合，尤其是泵的進氣管路稍有不嚴密之處，就不能達到預定的真空度。SK型水環式真空泵或壓縮機的進氣管上應裝有庫閥，以便在停車時，先行關閉，防止真空泵或壓縮機內的水在排氣管方面的壓力作用下返回系統。為方便工作，最好在進氣口與閥門之間安裝一只真空表，以便隨時檢查真空的工作情況是否正常。當作為壓縮機使用時，應在氣水分離器的排氣管路上安裝閘閥，（最好為單向閥以保證發和異常情況時，不致使氣體返回，以致使工作水返回系統），在排氣管和閥門之間安裝一只壓力表，可隨時檢查壓送氣體是否達到所需壓力。
另外注意：管路應加裝過濾網，（其孔眼不大于0.5mm）防止雜物進入泵內，對泵產生損壞。

4、SK型水環式真空泵調節結構：
SK型水環式真空泵是用安裝在進氣管路上的閥門來調整真空度和流量。閥門以任何一種形式，安裝在排氣管路上，以便調節被壓送氣體的壓力。被壓縮氣體根據其使用條件不許將其排出時，應在進氣管對排氣管之間裝一導氣管，其直徑與裝在其上的閥門直徑相同，以便在很大限度內調節氣量。

圖6：同心度校正方法
1、軸承架2、前軸承壓蓋3、泵軸4、泵聯軸器5、直尺6、電機聯軸器7、電機

九、SK型水環式真空泵的安裝尺寸圖：
SK-1.5、SK-3水環式真空泵及壓縮機外形及安裝尺寸圖：

SK-6、SK-12、SK-20、SK-30、SK－42水環式真空泵及壓縮機外形及安裝尺寸圖：

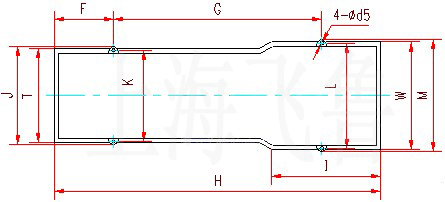

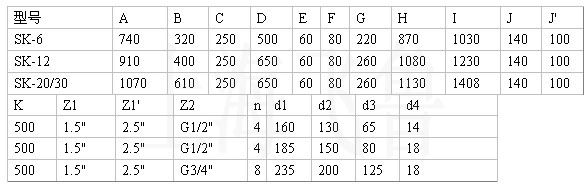

SK-6、SK-12、SK-20真空泵、壓縮機及SK-30真空泵底腳安裝尺寸：

SK-30壓縮機及SK-42真空泵底腳安裝尺寸：

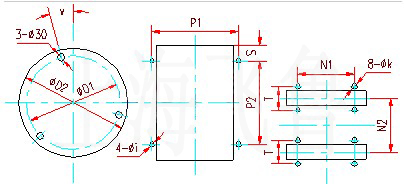

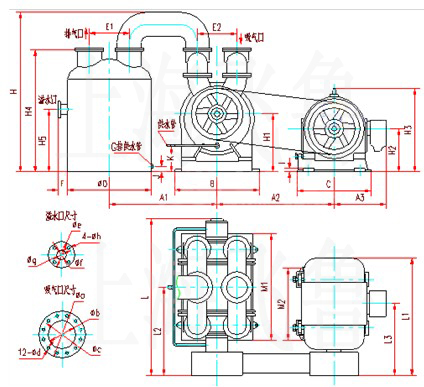

SK-60、SK-85、SK-120水環式真空泵底腳安裝尺寸：
